Juntas de expansión metálicas tipo fuelle (Metal Bellows) para absorber dilatación térmica y vibración en tuberías. DN 25 a DN 3000, normas EJMA y ASME.

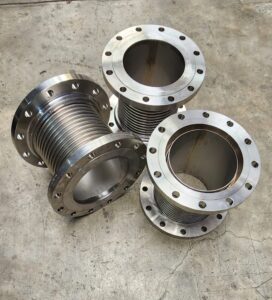

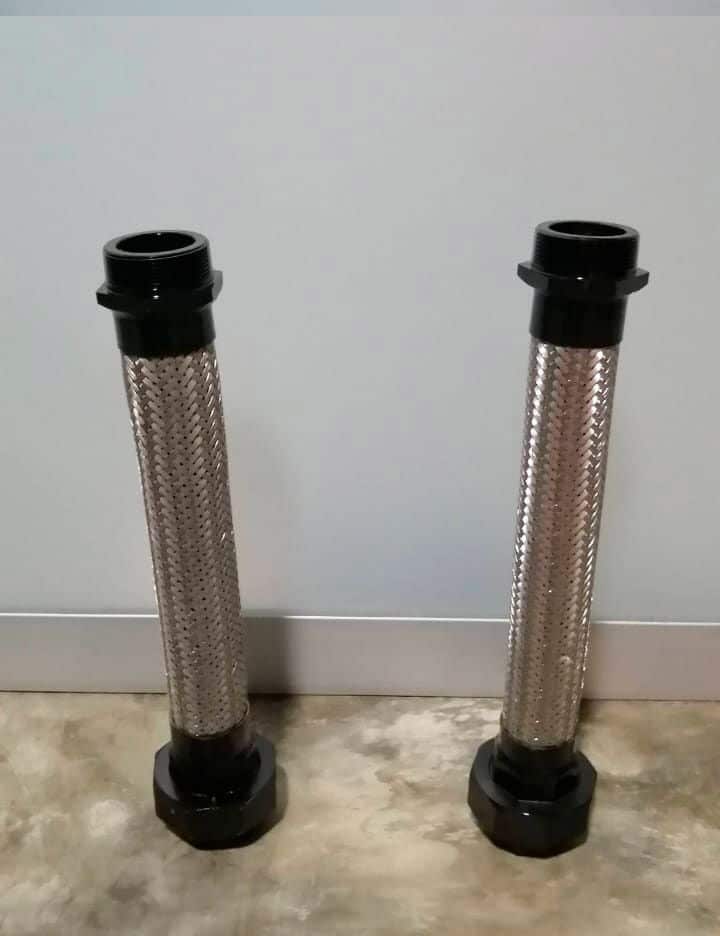

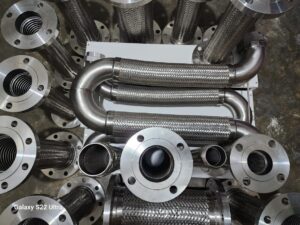

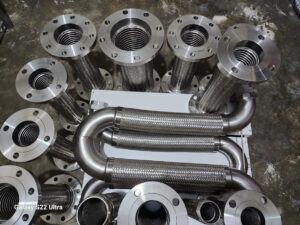

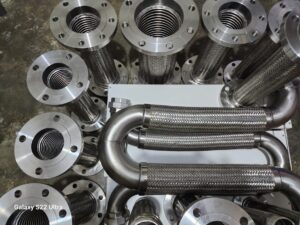

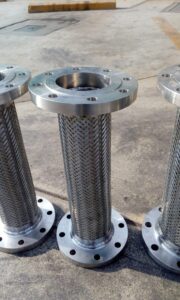

En KRAYFLEX SAC, ofrecemos juntas de expansión metálicas tipo fuelle, también conocidas como «Metal Bellows», desarrolladas para compensar de manera eficiente los movimientos axiales, laterales y angulares en sistemas de tuberías sometidos a dilataciones térmicas, vibraciones o desplazamientos estructurales. Son ideales para medios exigentes como vapor, gases calientes, aceites térmicos, y fluidos corrosivos.

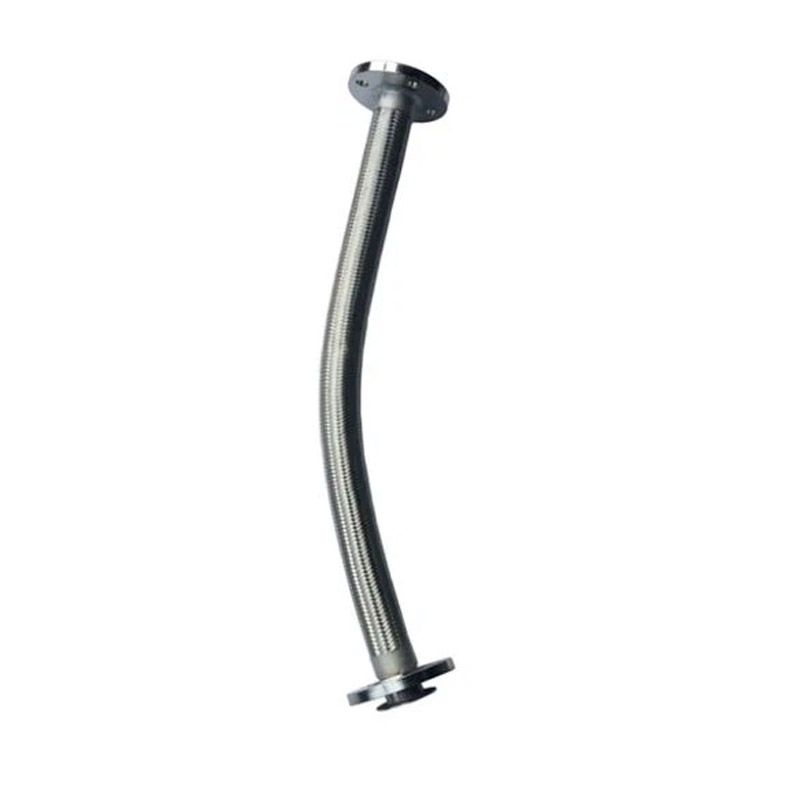

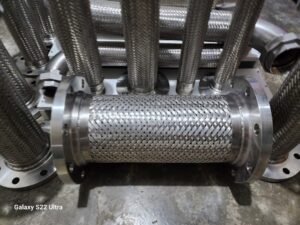

Es un componente diseñado para absorber tensiones mecánicas mediante un fuelle de acero corrugado, que actúa como una zona de expansión entre dos tramos de tubería. Estas juntas están fabricadas bajo estándares internacionales y permiten:
✅ Absorber la expansión y contracción térmica
✅ Reducir las vibraciones generadas por bombas, compresores o turbinas
✅ Compensar asentamientos o desplazamientos estructurales
✅ Proteger equipos sensibles de cargas mecánicas o sobrepresiones

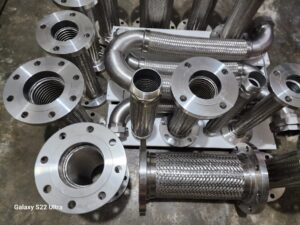

🔹 Fuelle corrugado de acero inoxidable (AISI 304, 316L, 321, 310S)

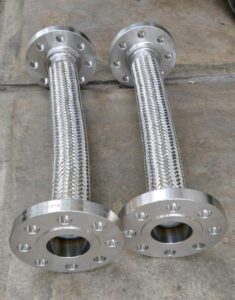

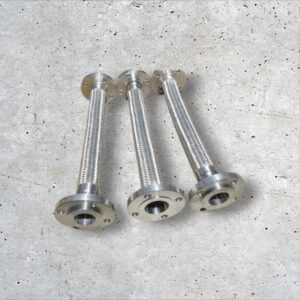

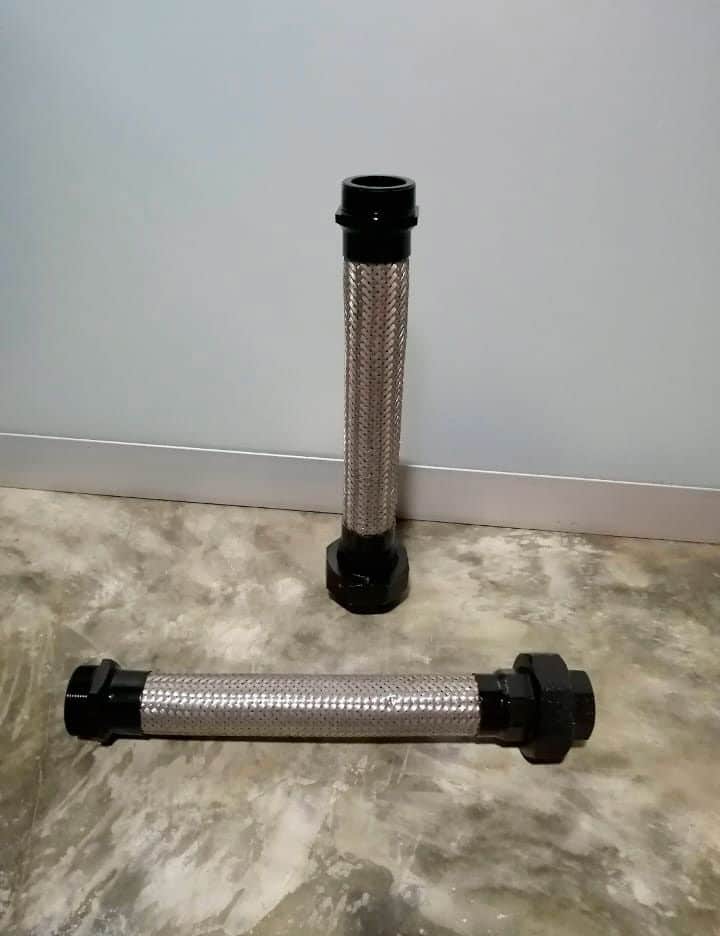

🔩 Conexiones bridadas, soldables o roscadas (según diseño)
🛡️ Mangas internas (inner sleeves) para reducir la turbulencia o erosión
🔧 Varillas de control (tie rods) para limitar movimiento axial o absorber empuje
🧪 Recubrimiento interior PTFE para medios altamente corrosivos
⚒️ Anillos de refuerzo y limitadores de recorrido opcionales
| Parámetro | Rango típico disponible |
|---|---|
| Diámetros (DN) | DN 25 hasta DN 3000 (1″ a 120″) |
| Presión de trabajo | PN10, PN16, PN25, PN40 (hasta PN100 bajo pedido) |
| Temperatura de operación | –10 °C hasta +300 °C (opcional hasta +1000 °C) |
| Material del fuelle | AISI 304, 316L, 321, 310S, Inconel |
| Movimiento axial estándar | ±25 a ±50 mm según DN |
| Movimiento lateral | ±20 a ±35 mm |
| Movimiento angular | Hasta 10° por eje |
| Normas aplicables | EJMA, ASME, DIN, PED |
Se pueden fabricar con desplazamientos mayores bajo diseño especial.
Las juntas metálicas son compatibles con:
🔥 Vapor saturado y sobrecalentado
🧴 Aceites térmicos, aire comprimido, nitrógeno, oxígeno
🧪 Ácidos y bases con recubrimiento interno de PTFE
💨 Gases corrosivos, hidrocarburos, gases de escape
La selección del material del fuelle y los recubrimientos internos permite adaptar el producto a condiciones críticas de corrosión o temperatura.
| Sector | Aplicación específica |
|---|---|
| 🌡 Plantas térmicas | Compensación de expansión en líneas de vapor y aceite |
| 🏗️ Edificaciones | Conexiones sísmicas entre equipos y redes de tuberías |
| 🏭 Industria química | Transporte de fluidos agresivos o reactivos |
| 🧯 Sistemas contra incendio | Absorción de vibración en bombas de red húmeda |
| ❄️ HVAC y climatización | Reducción de ruido/vibración en chillers o ductos |
| 🧪 Minería y energía | Protección en líneas de alta presión y temperatura |
| 🚢 Marina e infraestructura | Conexiones flexibles en motores, escape o plataformas |
| Característica | Junta Metálica Bellows | Junta EPDM (Caucho) | Junta Tipo U/V Metálica |
|---|---|---|---|
| Movimiento multieje | ✅ Sí | ⚠️ Limitado | ✅ Sí |
| Presión máxima | ✅ Hasta PN40/PN100 | ⚠️ Baja (<10 bar) | ✅ Hasta 300 psi |
| Temperatura máxima | ✅ Hasta 300 °C (1000 °C opcional) | ❌ 80–120 °C | ✅ Hasta 300 °C |
| Vida útil | ✅ 15–20 años | ⚠️ 3–5 años | ✅ +20 años |
| Requiere anclajes rígidos | ✅ Sí | ❌ No | ❌ No |
| Requiere mantenimiento | ⚠️ Medio | ✅ Mínimo | ✅ Bajo |
| Compatibilidad química | ✅ Alta (con PTFE opc.) | ⚠️ Limitada | ✅ Alta |

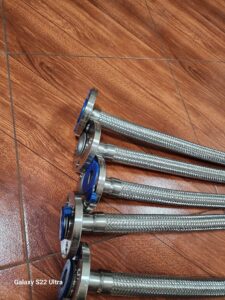

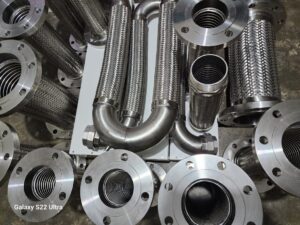

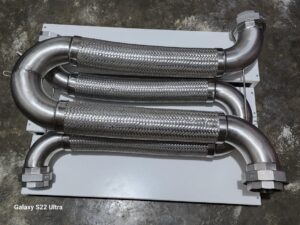

🛒 Stock inmediato en medidas DN 40 a DN 200 (bridadas o soldables)
🔩 Modelos con tie rods, manguitos internos, limitadores de carrera
🌡️ Diseños para vapor de alta temperatura y gases corrosivos
📄 Entrega de fichas técnicas, certificados de fabricación y pruebas hidrostáticas
🏗️ Asesoría técnica personalizada para sistemas de expansión térmica o sísmica
Contáctanos por WhatsApp o correo:
👉 ventas@krayflex.com
📞 (+51) 933 476 787
🌐 www.krayflex.com
